In diesem Tutorial geht es um den Zusammenbau der Mid Stomach-Teile.
Beachten Sie, dass diese Teile mit Sicherheit veraltet und vorübergehend sind, sobald die Beine fertig sind. Ich poste sie trotzdem, weil viele Bauherren danach gefragt haben. In diesem Tutorial fehlen Bilder, ich habe sie mit einer Festplatte verloren …
Basisinformationen:
Für den Druck der 3D-Modelle verwenden wir diesen Drucker.
Um den Druck gewährleisten zu können, sollten folgende Informationen beachtet werden!
Für die Filament Beschaffung können diese Posts eventuell sehr hilfreich sein.
Eine Füllung von 30 %, Wandstärke 2,5 mm, am besten ohne Steg, ohne Stütze (sofern nicht anders angegeben), bei großen Teilen eine Krempe verwenden, um Verformungen zu vermeiden.
Hier die Dateien, die für den mittleren Bauch benötigt werden:
– 1x BotBackLeft Filament: 71 g Druckzeit: 1:46 Std.
– 1x BotBackRigt Filament: 71 g Druckzeit: 1:46 Std.
– 1x BotCapLeft Filament: 27 g Druckzeit: 0:49 Std.
– 1x BotCapRight Filament: 27 g Druckzeit: 0:50 Std.
– 1x BotFrontLeft Filament: 59 g Druckzeit: 1:24 Std.
– 1x BotFrontRigt Filament: 59 g Druckzeit: 1:24 Std.
– 1x HipCoverFront Filament: 21 g Druckzeit: 0:43 Std.
– 1x HipCoverLeft Filament: 24 g Druckzeit: 0:44 Std.
– 1x HipCoverRight Filament: 24 g Druckzeit: 0:44 Std.
– 1x MidPotHolder oder MidPotHolderSquare Filament: 4 g Druckzeit: 0:08 Std.
– 2x MidWormRight Filament: 14 g Druckzeit: 0:46 Std.
Drucktime: Std. Filament-Verbrauch: g
Sie benötigen 2 Servos HS-805bb, die gehackt werden müssen. Beide Motorservos verwenden nur eine Servoplatine und ein Potentiometer, sodass beide Motoren beim Drehen synchronisiert werden. Dies wird im Tuto erklärt.
Sie benötigen zwischen 65 und 70 Kugellager. Sie können Stahl- oder BB-Gun-Kugeln verwenden. Sie sollten einen Durchmesser von 6 mm haben.
Ich habe versucht, Vigor VSD-11AYMB-Servos zu verwenden und habe einige dafür angepasste Dateien erstellt. Leider sind diese Servos nicht gut, da sie manchmal zittern. Ein weiterer ärgerlicher Faktor ist, dass sie sich per Software nicht richtig „ablösen“ lassen.
Abschnitt 1:
Überprüfen Sie, ob StomGearV2.stl richtig in die oberen Stomach-Teile passt.
Stellen Sie außerdem sicher, dass StoGearAttachV1.stl gut auf der Unterseite der oberen Stomach-Teile sitzt.
Abschnitt 2:

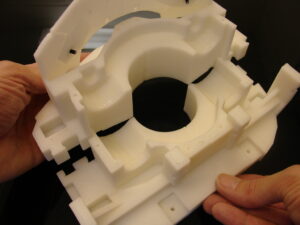

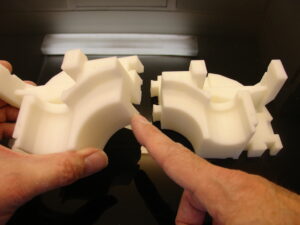

Setzen Sie BotBackLeftV1.stl, BotBackRigtV1.stl, BotFrontLeftV1.stl und BotFrontRigtV1.stl zusammen.
Am besten kleben Sie sie auf einer ebenen Fläche zusammen.
Für diejenigen unter Ihnen besteht auch die Möglichkeit, Schrauben anzubringen.

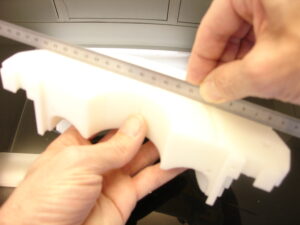

Stellen Sie sicher, dass die ebene Fläche so flach wie möglich ist.

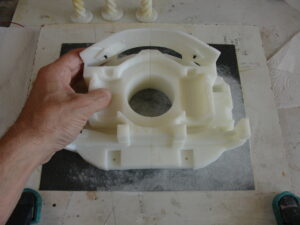

Wenn die Oberfläche zu uneben ist, kleben Sie ein Blatt Sandpapier mit doppelseitigem Klebeband auf ein flaches Brett und schleifen Sie Ihre Baugruppe ab, bis Sie zufrieden sind.

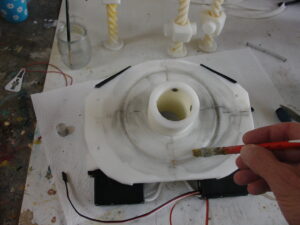

Glätten Sie die Oberfläche, auf der das Kugellager angebracht werden soll. Ich persönlich habe Aceton verwendet, weil meine Teile aus ABS gedruckt sind.

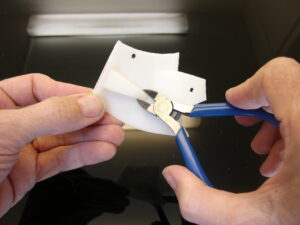

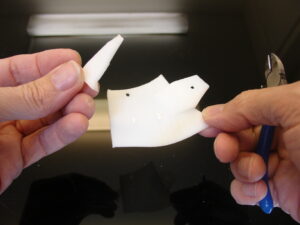

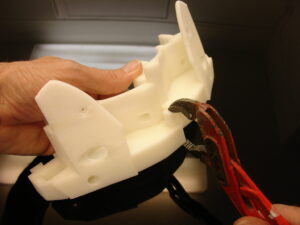

Schneiden Sie die Vorstütze von HipCoverFrontV1.stl ab.

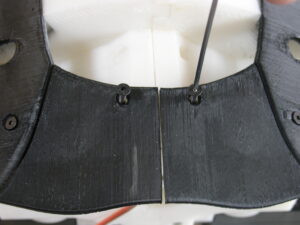

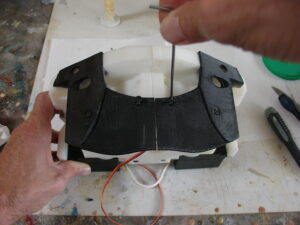

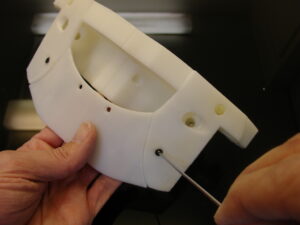

Befestigen Sie HipCoverFrontV1.stl mit 3-mm-Schrauben an Ihrer Baugruppe. In meinem Fall habe ich die schwarzen Teile mit Auto-Aerosol-Mattlack und Klebeband besprüht.

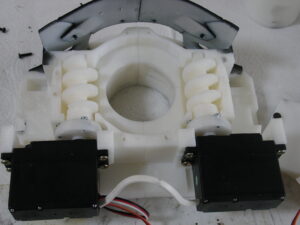

Befestigen Sie die beiden MidWormRightV1.stl mit Schrauben an den Servohörnern. Befestigen Sie die Servos mit Holzschrauben an Ihrer Baugruppe. Die Verbindungskabel der Servos werden später in Schritt 3 detailliert beschrieben.
In diesem Stadium ist es eine gute Idee, sicherzustellen, dass StomGear gut durch Ihre Baugruppe passt.

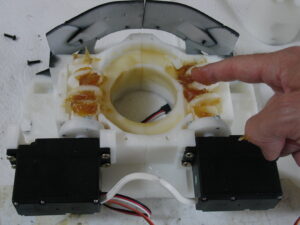

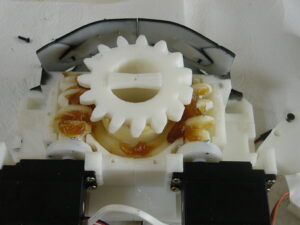

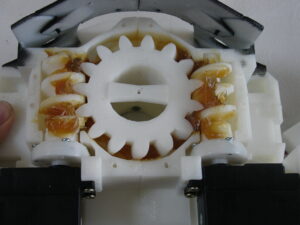

Geben Sie eine gute Ladung Fett auf die Schneckenräder und in die Durchgangsöffnung für StomGear.

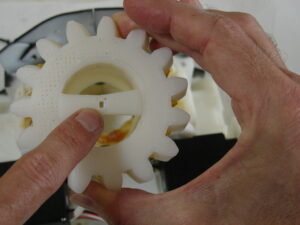

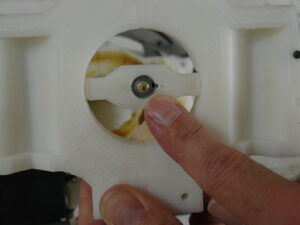

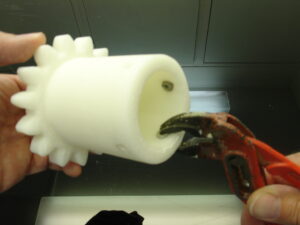

Überprüfen Sie das Potentiometerloch am StomGear und positionieren Sie es wie gezeigt.
Passt in StomGear.
Sorgen Sie dafür, dass es die gesamte Baugruppe durchläuft.
Abschnitt 3:
Hacken der Servos

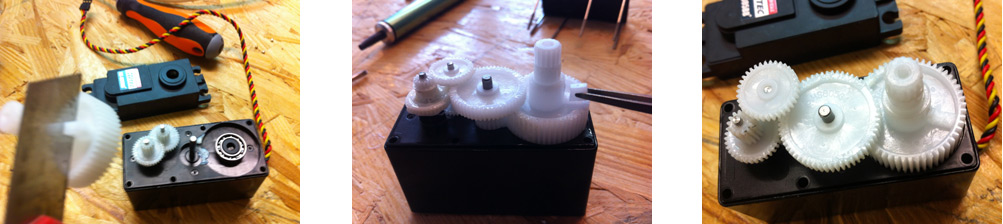

Sie müssen das Potentiometer von Ihren Servos entfernen, wie in diesem Tutorial beschrieben. Denken Sie daran, dass sich die Vigor VSD-11AYMB-Servos geringfügig vom Hitec805BB unterscheiden. Das folgende Tuto erklärt Hitec805BB.
Für eine kontinuierliche Drehung müssen die beiden Servos gehackt werden.
Eines der beiden Servos wird vom anderen gesteuert, daher müssen Sie die Platine und das Potentiometer dieses Servos entfernen (bewahren Sie es sorgfältig als Ersatzteil auf, als ob Sie eines Tages eine 805B-Servocontrollerplatine verbrennen würden).

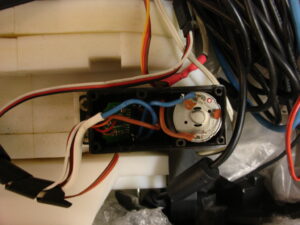

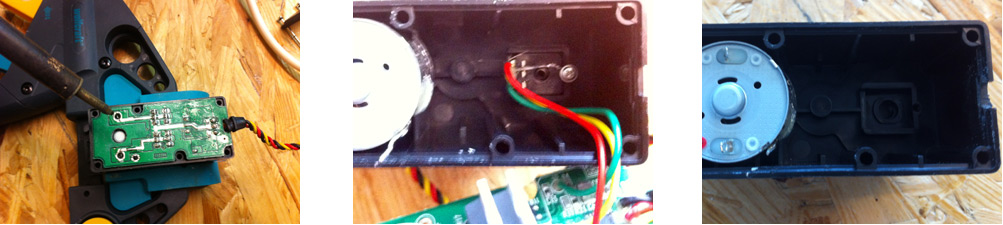

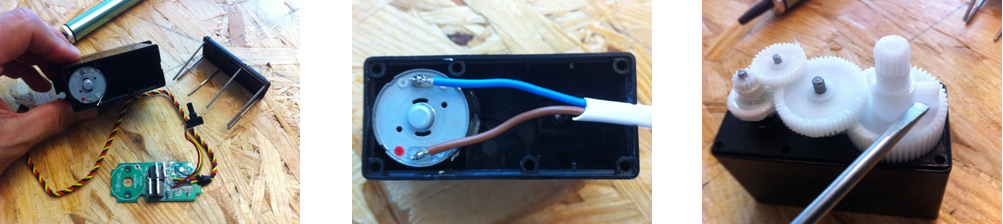

Drei Schweißarbeiten zum Entfernen der Servosteuerplatine und des quadratischen Potentiometers
Schweißen Sie zwei Drähte direkt an den Motor, markieren Sie den roten Punkt für Plus (vermutlich).
und schneiden Sie wie üblich das kleine Stück ab, das die volle Drehung der Servomotoren blockiert.

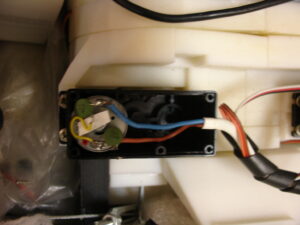

Legen Sie das blaue Kabel auf die positive Seite des Motors (roter Punkt).
Am anderen Motor legen Sie das braune Kabel auf die positive Seite des Motors. (roter Punkt)

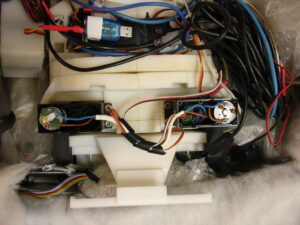

Stellen Sie sicher, dass Sie das Farbkabel entsprechend der Motorpolarität vertauscht haben. Auf diese Weise dreht sich ein Motor in die eine Richtung und der andere in die andere Richtung.
Abschnitt 4:
Fehlende Bilder: Bauen Sie BotCapLeftV1.stl und BotCapRightV1.stl auf einer ebenen Fläche zusammen. Verwenden Sie Aceton, wenn Sie ABS drucken, oder Epoxidharz, wenn Sie PLA drucken.

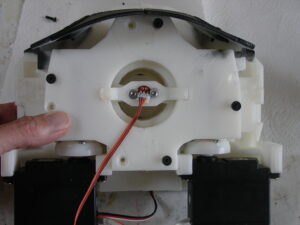

Montieren Sie das Potentiometer auf MidPotHolderV1.stl und achten Sie dabei auf den kleinen Metallpositionierer. Kleben Sie MidPotHolderV1.stl auf die BotCap.

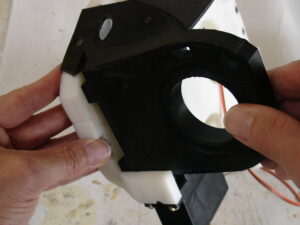

Setzen Sie die BotCap-Baugruppe auf die Hauptbaugruppe.

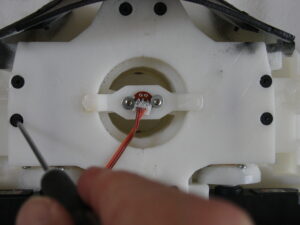

Verwenden Sie 4-mm-Schrauben, um BotCap an der Hauptbaugruppe zu befestigen.

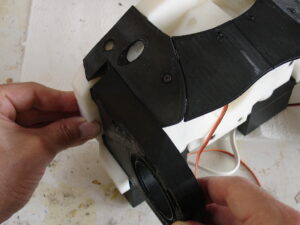

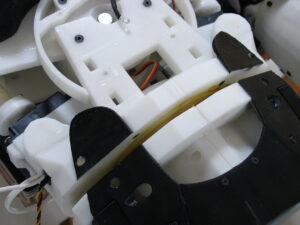

Hängen Sie TStoLowLeftV1.stl und TStoLowRightV1.stl in Ihre Hauptbaugruppe ein.
Die Verwendung einer Klemme zum Einpressen erleichtert die Arbeit.

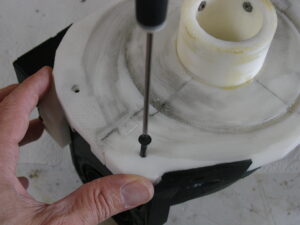

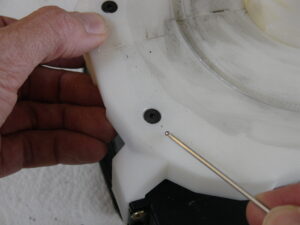

Fügen Sie 4-mm-Schrauben hinzu und achten Sie darauf, dass der Schraubenkopf gut in das Teil eindringt. Andernfalls wird die Rotation zwischen TopStomach und MidStomach eingeschränkt.

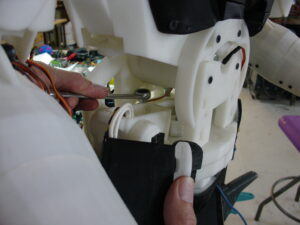

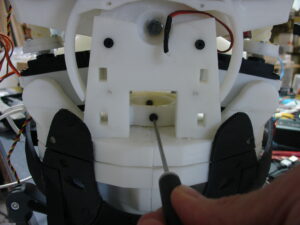

Bringen Sie auch Schrauben an den Seiten an.
Abschnitt 5:

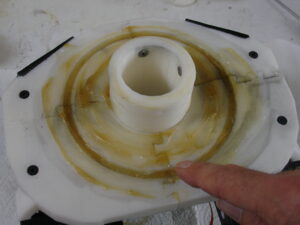

Geben Sie eine gute Menge Fett auf Ihr Montage-Flachbett.

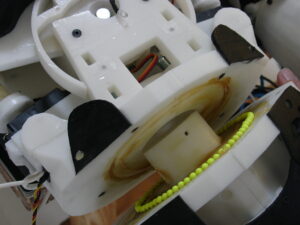

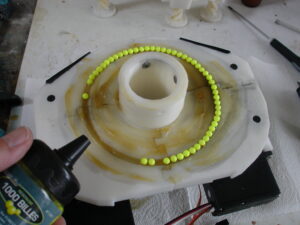

Fügen Sie einige 6-mm-Kugellager hinzu. Ich habe BB Gun-Kugeln verwendet, die bisher recht gut funktionieren.
Tragen Sie auch Fett auf das flache Bett von TopStomach auf.

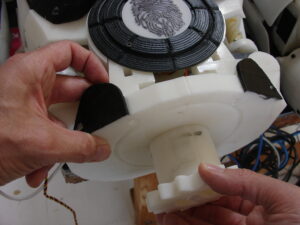

Setzen Sie das StomGear ein, um TopStomach und MidStomach zusammenzubauen.

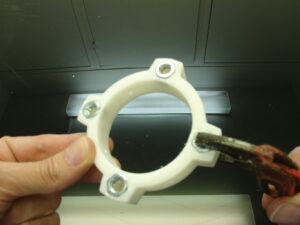

Befestigen Sie StomGearV2.stl mit 4 4-mm-Schrauben an StoGearAttachV1.stl , wie bereits im Tutorial von Top Stomach gezeigt
Passen Sie die Schrauben an, um sicherzustellen, dass TopStomach und MidStomach fest sitzen. Aber übertreiben Sie es nicht, denn wir möchten, dass diese Teile etwas Rotationsspielraum haben.
Jetzt ist es an der Zeit, einen Skripttest durchzuführen, um zu sehen, ob alles in Ordnung ist.
Ein Anleitungsvideo finden Sie hier!
